QWH系列深孔珩磨機

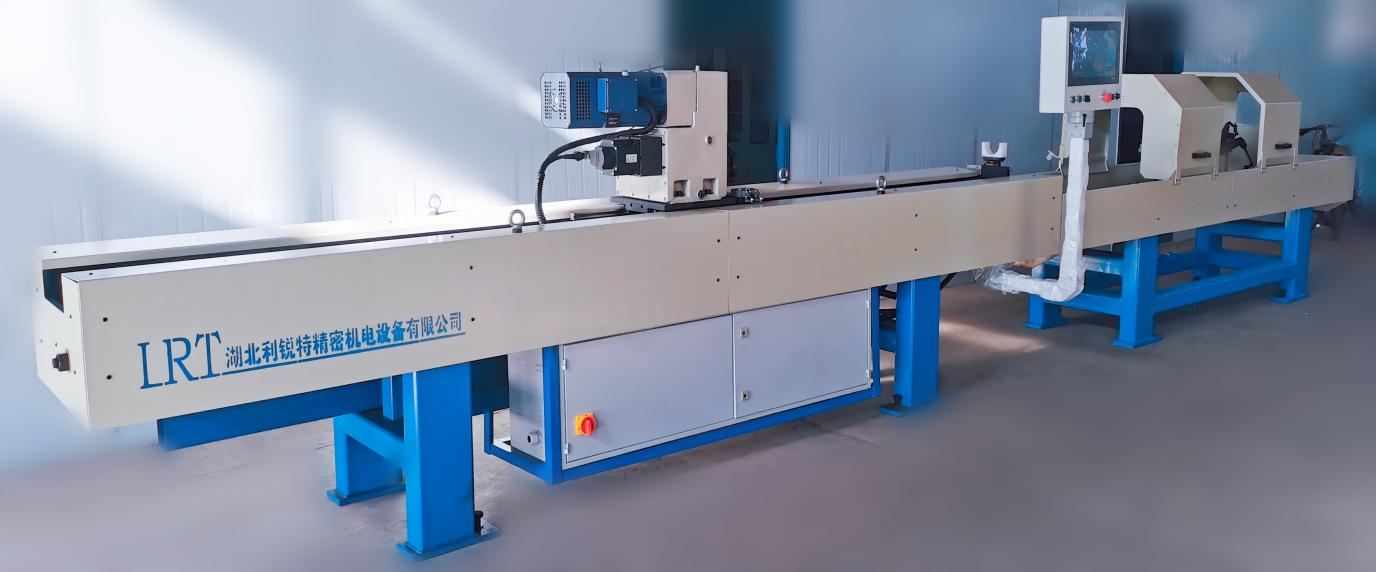

（QWH珩磨機圖片）
主要技術參數

機床總功率：13.5KW
V型快裝夾具60-400mm
分開式V型夾具400-620mm
加工節拍：平均：300-550cm3/h ，最大：700 cm3/h
尺寸精度：H6-H8
圓度：0.01mm-0.04mm
粗糙度：Ra0.2-Ra0.4

1.1 機床參數表


型號 沖程長度(MM) 加工范圍
(MM)		 機床長度(MM) 機床寬度(MM) 機床高度(MM) 重量(KG)
QWH-1000 1000 Φ30-φ560 5024 1000 1000 3100
QWH-2000 2000 Φ30-φ560 7024 1000 1000 3100
QWH-3000 3000 Φ30-φ560 9024 1000 1000 3800
QWH-5000 5000 Φ30-φ560 13540 1000 1000 5800
QWH-8000 8000 Φ30-φ560 19540 1000 1000 6200
QWH-10000 10000 Φ30-φ560 23540 1000 1000 7500


1.2 數控系統人機界面

人機界面包括加工負載率曲線、數據顯示及開關控制、報警狀態監視、電機手動控制及參數配置幾個部分。如下圖所示：

圖1  人機界面
加工負載率曲線
X軸為往復電機實時位置，Y軸是進給電機的負載率，往復運動每個周期實時顯示電機負載率最大的點的位置（黑色豎線所示），X軸兩端分別為設置的往復行程的起始點和終止點，Y軸的負載率范圍為0~100%，負載率越高磨削效率越高，對于不同直徑不同材料的工件，應注意負載率不宜設置過高，幅度修改不宜過大，以免損害到主軸齒輪箱。
數據顯示及開關控制
左邊是實時顯示系統動態數據，其中扭矩為主軸旋轉電機輸出力矩，本系統采用冗余設計，分別采集了主軸伺服電機反饋力矩信號和裝載在主軸箱內的高精度力矩傳感器的模擬力矩信號，系統融合了這兩組信號提高了加工精度。最下方顯示的是進給電機的進給力矩，為保護主軸箱內的減速機，當進給電機力矩過大時系統自動進入保護模式；右邊是虛擬點動開關，包括托架、油泵、冷卻泵、鎖緊裝置等，這些開關都可以隨加工過程聯動，不需要人為干預，在特殊情況下用于強制動作，鎖緊裝置在平臺到位時自動鎖緊，加工結束后托架自動伸出，泵自動停止。在自動運行過程中，托架開關和鎖緊裝置開關會(huì )自動屏蔽，以免誤操作發生故障，直至自動運行結束，屏蔽解除。
報警狀態
實時監測系統狀態，紅燈表示報警，綠燈表示安全。加工工件之前，應先確認狀態報警燈是否均為綠色。當前后限位、急停等危險信號產生時應及時關機，待排除故障后，重新上電開機方可正常工作。
電機手動控制
控制系統的各電機均可以通過虛擬按鈕手動控制，且均為點動式松開按鈕電機立即停止，保證操作安全。往復電機的手動按鈕可以用于自動加工運行過程中的“及時換向”功能，用于實時改變往復電機換向位置（后面操作方法中詳細說明）。
加工參數配置
加工參數設置分為四步：設置起始點、設置結束點、參數配置、電機回零，可以根據中間四個狀態燈的提示依次來操作。其中結束點設置有兩種方式：“手動設定”和“直接輸入”。參數配置下方為 “加減行程”功能?？梢詫?shí)現在工件加工過程中的動態改變起始點和終止點位置。參數輸入框內的參數輸入均采用虛擬數字鍵盤，在雙擊輸入框時激活虛擬數字鍵盤，輸入數字完點擊“Enter”確定鍵完成輸入框內的參數設置。虛擬數字鍵盤如下圖所示：

圖2 虛擬數字鍵盤
自動配置
可以實現手動修復及自動修復功能，用于修復缸壁高點，通過虛擬按鈕在任意點的周?chē)凑赵O定幅度修復，自動修復由系統自動識別缸壁最高點，在最高點周?chē)凑赵O定幅值修復，使加工過程更加智能化。下方為“定位置修復”功能，可以讓珩磨頭固定在任意一點原地轉動，點擊生效，再次點擊取消該功能。右下端的按鈕用于實現“定尺寸修復”，用于讓珩磨頭進給量保持一定，采用此功能可以配合進給電機手動漲緊。自動配置如下圖所示：
