人機交互界面

Numerical Control
實時顯示珩磨頭所在位置的珩磨壓力力矩值，真實直觀地反應出工件內壁各處的形狀誤差，每個往復周期可自動算出工件內壁的最高點并在曲線中顯示出來，便于短沖程修復形狀誤差。

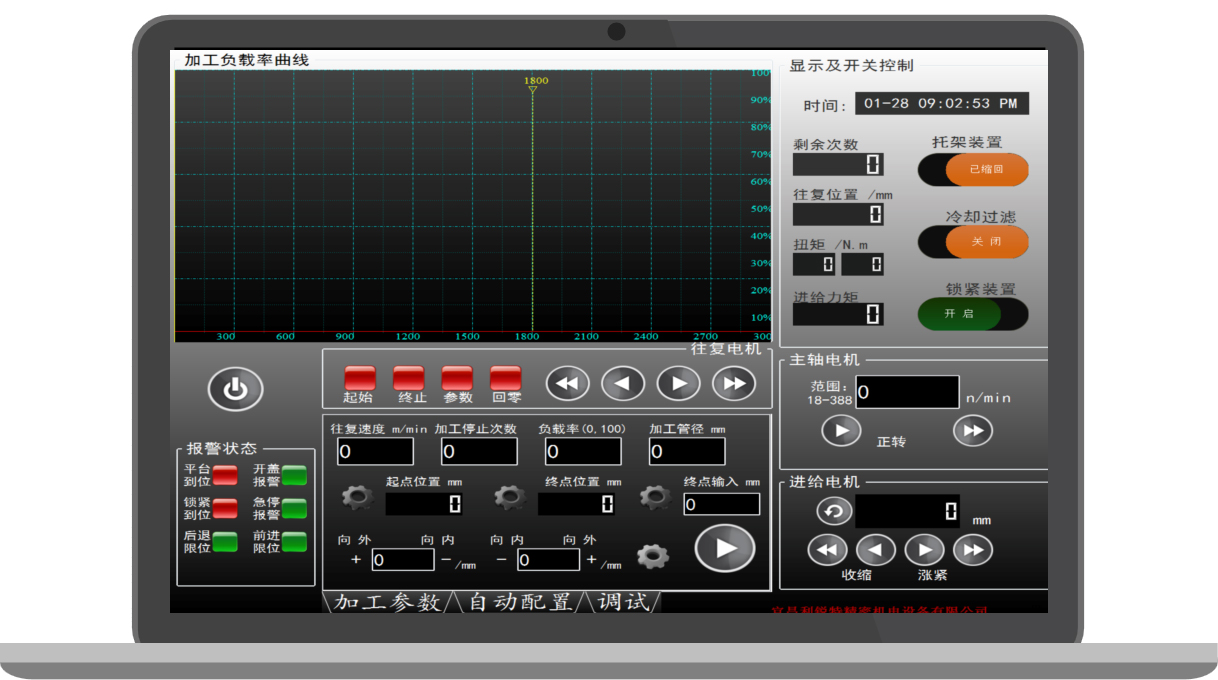

人機交互（17寸觸摸屏）


加工負載率曲線
X軸為往復電機實時位置，Y軸是進給電機的負載率，往復運動每個周期實時顯示電機負載率最大的點的位置，X軸兩端分別為設置的往復行程的起始點和終止點，Y軸的負載率范圍為0~100%，負載率越高磨削效率越高

狀態顯示及開關控制
實時動態數據顯示；主軸伺服電機力矩反饋信號和裝載在高精度力矩傳感器的模擬力矩信號冗余設計；虛擬滑動開關隨系統聯動，也可以人為干預，強制動作

系統參數設置
終點“直接輸入” ；加減行程
短沖程修復；定位置修復；定尺寸修復
及時換向；參數關機保存
